可逆直流電機調速器概述: 可逆直流電機調速器BLS611N-2是本公司自主開發研制,消化吸收國際先進技術，融合本公司相位不對稱自由輸入專利技術及同步電源無時間差，可逆運動無時間停頓的連續性等先進技術的高性能大功率傳動裝置。
可廣泛用于冶金、機械、化工，印刷、輕工、紡織．印染、塑料、食品等工業領域對直流電動機的電樞或勵磁供電，實現可逆或不可逆恒轉矩或恒功率調速，如龍門刨可逆直流電機調速器，擠塑機，線纜等傳動機械，也可作為對上述各種工況實現單機或分部傳動。與電加熱器配合能實現電加熱溫度的無級控制。
采用了大規模集成電路，進口可控整流模塊，結構緊湊合理；高度集成化IC，輸出容量大于，并具有缺相，欠壓 ,相序保護和極值報警，弱磁控制，正點，反點，正反速度差異性調節，點動速度調節、力矩予置、電流自適應等先進技術，使調速裝置性能可靠，響應速度快，調速范圍廣，是目前國內可逆直流調速器最前端的先進水平的典型代表．配備本上海任重儀表電器有限公司相關的備品備件，還可與PC聯接，遠程通訊，實現機電一體化．可逆直流電機調速器技術熱線4008818160 可逆直流電機調速器
 主要調節指標：
W1-W2--電流給定值限幅/速度調節器K參數，出廠時已調整好，不允許客戶調整。
W3---正反向截止電流調整，順時針電樞電流大。
W4---調速穩定性調整
W5---直流測速和電壓反饋校正。
W6---過電流校正，（動作）封鎖
W7---斜波輸入時間調整。順時針調，上升時間快，逆時針調，上升時間慢
W8---校正轉速表。
W9---零電流檢測及正反速度比調節，調整不當會造成單方向切換困難
W10--電壓反饋調整。如果沒有測速反饋則需要調整該電位器。
W12 電位器出廠時均已經調整好，不建議客戶自行調整。
W13 電位器出廠時均已經調整好，不建議客戶自行調整。
W14電位器出廠時均已經調整好，不建議客戶自行調整。
W15---點動正反向速度調整。即點動過程速度偏小或偏大調整此電位器。
可逆直流電機調速器主要指示和故障說明：
* D5：亮表示正向速度指示 D6: 綠燈亮表示反向速度指示
* D7 ：黃燈亮 表示相序錯誤或缺相。第一次接線要特別注意.首先接上控制板電源R S T(AC380V).D7沒有亮,說明接線正確,然后可控模塊銅排R S T一定要與控制板R S T同相(我們出廠時控制板上的大黑色變壓器三相已經固定,如在運輸或其他情況掉落一定要注意是否已經同相,否則會造成嚴重后果)
* D8 :綠燈不亮,表示給定信號為零。如果綠燈亮,說明給定信號存在.
* D9:檢測直流測速信號,有測速信號就亮.1秒左右沒有檢測到測速信號,控制板就封鎖,防止失速。檢測不到任何測速信號，該燈就不亮。否則：正，反切換不正常。
* D10：檢測到電樞電流信號時D10亮.正反轉切換時,電樞電樞電流為零即D10不亮，才能保證正反向切換.否則正，反切換不正常。

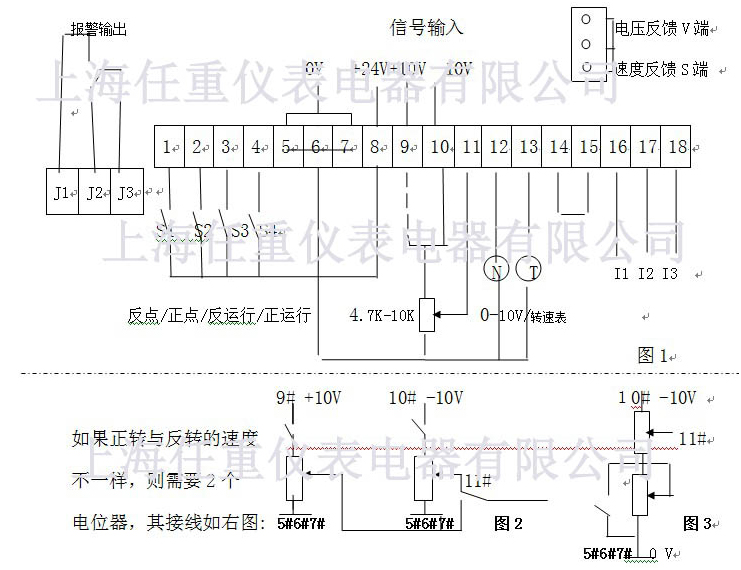

* D11:運行信號3#端與8#端斷開時,該綠燈不亮,不能調速.
* D12:紅燈亮,表示過電流動作,控制板封鎖,不能調速.
* D13 反向運行指示，D14正向運行指示。
* D15： 正電源工作指示。即線路板以+15V工作電源工作指示
* D16： 負電源工作指示。即線路板以-15V工作電源工
|
