直流調速板BLS2000特性：
· 采用SMT技術體積小 · 適用于永磁和他勵電機
· 內部帶閉 · 輸入電壓可選115V/230VAC
· 可實現遠程啟停 · 可實現外部信號給定
電氣參數：
|
型號 |
輸入電壓
VAC |
輸出電壓
VDC |
勵磁輸出
VDC |
最大輸出電流
ADC |
波形系數 |
額定功率
HP |
|
BLS2000 |
115/230 |
0-90/0-180 |
100/200
（1Amp） |
12.0（*） |
1.37 |
1/8-1/4（90V）
1/4-2（180V） | （*）當使用額外的輔助散熱片時，調速器輸出電流才能超過6安培。

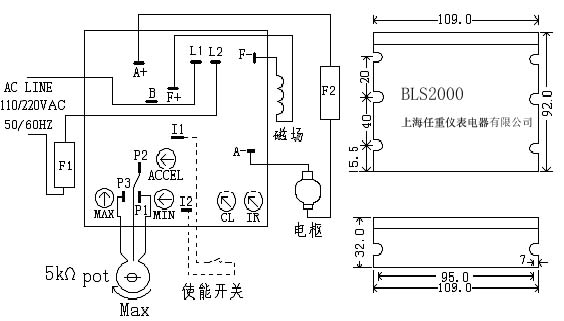

| 接線圖和外形尺寸：（mm） |
|
|
|
- L1和L2為交流電源輸入端。
- A+和A-為直流電機電樞電壓輸出端。
- F+和F-為直流電機勵磁電壓輸出端。
- P1、P2和P3為輸出控制電位器輸入端。（請確認可調電位器的中心抽頭連接至P2）
- I1和I2為輸出停止使能開關。(即I1與I2短接時輸出為零)。
- B 和I2為測速反饋輸入端。(詳見隔離擴展板接線說明)。
- IN+和IN-為直流電壓隔離輸入端（0--10VDC）。(詳見輔助隔離卡BC10接線說明)。
|
|
功能與操作說明： |
- 最高轉速調整 (MAX)
當要求電機的最高轉速為某一特定轉速時，調整該電位器便最高轉速符合控制要求。可調范圍為額定轉速的50%－110%。(即最大輸出直流電壓設定)
- 最低轉速調整 (MIN)
當要求電機從非零轉速起調時，調整該電位器以滿足最低轉速要求。可調范圍為額定轉速的0-30%。
- 加速時間調整 (ACCEL)
調整該電位器可改變電機從靜止到全速的加速時間。可調范圍為0.5-4秒。
- 電流限定調整 (CL)
該電位器可對輸出電流的最大值進行調整，1.5KW輸出時可調范圍為電機額定電流的0-150%。（此功能既可作為電機的過載保護，也可作為電機的扭矩調整）
- 反饋方式選擇（SIP1）-- Ш
當選擇無測速反饋時，跳線器應選擇在左面；當選擇測速反饋時，跳線器應選擇在右面。（如沒有接跳線器，則電機將無法正常工作）
- 電流反饋調整 (IR)
當線路上負載變化較小時，可將該電位器調至最小值。
========================================================================================================= |
|
型號 |
輸入電壓
VAC |
輸出電壓
VDC |
勵磁輸出
VDC |
最大輸出電流
ADC |
波形系數 |
額定功率
HP |
|
BLS2000 |
115/230 |
0-90/0-180 |
100/200
（1Amp） |
12.0（*） |
1.37 |
1/8-1/4（90V）
1/4-2（180V） |
（*）當使用額外的輔助散熱片時，調速器輸出電流才能超過6安培。
· L1和L2為交流電源輸入端。
· A+和A-為直流電機電樞電壓輸出端。
F+和F-為直流電機勵磁電壓輸出端
· P1、P2和P3為輸出控制電位器輸入端。（請確認可調電位器的中心抽頭連接至P2）
· I1和I2為輸出停止使能開關。(即I1與I2短接時輸出為零)。
· B 和I2為測速反饋輸入端。(詳見隔離擴展板接線說明)。
IN+和IN-為直流電壓隔離輸入端（0--10VDC）。(詳見輔助隔離卡BC10接線說明)。
功能與操作說明：
· 最高轉速調整 (MAX)
當要求電機的最高轉速為某一特定轉速時，調整該電位器便最高轉速符合控制要求。可調范圍為額定轉速的50%－110%。(即最大輸出直流電壓設定)
· 最低轉速調整 (MIN)
當要求電機從非零轉速起調時，調整該電位器以滿足最低轉速要求。可調范圍為額定轉速的0-30%。
· 加速時間調整 (ACCEL)
調整該電位器可改變電機從靜止到全速的加速時間。可調范圍為0.5-4秒。
· 電流限定調整 (CL)
該電位器可對輸出電流的最大值進行調整，1.5KW輸出時可調范圍為電機額定電流的0-150%。（此功能既可作為電機的過載保護，也可作為電機的扭矩調整）
· 反饋方式選擇（SIP1）-- Ш
當選擇無測速反饋時，跳線器應選擇在左面；當選擇測速反饋時，跳線器應選擇在右面。（如沒有接跳線器，則電機將無法正常工作）
· 電流反饋調整 (IR)
當線路上負載變化較小時，可將該電位器調至最小值。 |
