TMA-I相力矩電機控制器

   一、概述：  本控制器是替代三相自耦式調壓器，是控制三相力矩電機的力矩大小和轉速快慢的理想產品。它采用了電子變流新技術，完全達到交流調壓，控制電機輸出轉矩，以適應實際工況需要。本控制器具有無觸點、全電子化、調節平穩、體積小、重量輕、效率高、安裝維修方便、使用壽命長，是目前理想的節能產品。

二：工作條件：

    1、工作電壓：三相交流380V±l 0％，頻率5 0- 0Hz；

    2、環境溫度：- 0℃-5 5℃，空氣相對濕度≤9 5％；

3、應安裝在無有害氣體及無顯著沖擊振動處；

    4、使用的電機是Y型接法的力矩電機或△型接法的力矩電機。

三、主要技術性能：

1、調節范圍：0--70V；    ．

2、三相輸出電壓不平衡率<3％；

3、自動直流信號輸入：0一10V；

4、輸出電流6A、8A、15A、25A、35A、60A、80A、110A

四、外形尺寸及安裝尺寸：

YKT-3 /TMA-I6A-8A：外形170**144*93mm     開孔138*93mm

YKT-3/TMA-I  15A、25A 外形216**210*93mm   開孔194*93mm

YKT-3/TMA-I 35A     外形285**210*93mm     開孔270*93mm

YKT-3/TMA-I 60A-110A 外形：336*310*130mm 開孔320*114mm

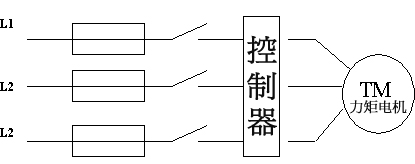

五：接線方法：

將三相交流電源接入三相力矩控制器的輸入端，將三相交流異步力矩電機得 電源線接入控制器得輸出端。

如圖：

使用方法：

1：將調速旋鈕旋到零位，接通總電源，打開控制開關，指示燈亮。

2：調節調速電位器旋鈕，使電機達到所需得速度。

七：注意：

1：嚴禁輸出短路。

2：嚴禁使用中總電流超過面板標稱電流。

3：選用時按電機得 最大熱態電流加適當余量定貨。

4：本系列產品可派生分體式力矩控制器。
